Đi dây điện âm tường: Những tiêu chuẩn kỹ thuật 'vàng' để dễ dàng sửa chữa sau 20 năm
- 3 thg 5
- 7 phút đọc
Bạn đang xây nhà mới hay cải tạo ngôi nhà cũ? Một trong những quyết định quan trọng nhất ảnh hưởng đến sự tiện lợi và an toàn lâu dài chính là đi dây điện âm tường. Nhiều gia chủ chỉ chú trọng thẩm mỹ bề mặt mà bỏ qua kỹ thuật, dẫn đến tình trạng sau 10-15 năm phải đục tường, thay dây tốn kém và nguy hiểm.
Trong bài viết này, Đước Việt sẽ chia sẻ những tiêu chuẩn kỹ thuật 'vàng' theo TCVN, giúp hệ thống điện của bạn vận hành êm ái và dễ dàng bảo trì thậm chí sau 20 năm.
Tại sao đi dây điện âm tường lại quan trọng và cần tuân thủ tiêu chuẩn nghiêm ngặt?
Đi dây điện âm tường là phương pháp lắp đặt các đường dây dẫn điện bên trong ống bảo vệ, sau đó đặt ẩn dưới sàn nhà hoặc phía sau các bức tường. Khác với kiểu đi dây nổi truyền thống, phương pháp này đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ thiết kế kiến trúc và kỹ sư điện nước (M&E).
Đi dây điện âm tường không chỉ giúp ngôi nhà gọn gàng, hiện đại mà còn bảo vệ dây khỏi va đập, ẩm mốc và chuột cắn. Tuy nhiên, nếu làm sai, bạn sẽ gặp rắc rối lớn: chập cháy, rò điện, thậm chí phải phá tường sửa chữa.
Theo TCVN 9207:2012 (Đặt đường dẫn điện trong nhà ở và công trình công cộng), hệ thống điện âm tường phải đảm bảo:
An toàn điện (chống giật, chống cháy).
Dễ bảo trì (không chôn dây trực tiếp vào vữa).
Tuổi thọ tối thiểu 20-30 năm.
Một hệ thống làm đúng tiêu chuẩn sẽ giúp bạn tiết kiệm chi phí sửa chữa lên đến 70% so với làm sai.
4 Nguyên tắc "vàng" trong kỹ thuật thi công của Đước Việt
Để đảm bảo hệ thống điện có thể dễ dàng kiểm tra và sửa chữa sau hàng chục năm, Đước Việt áp dụng bộ quy chuẩn khắt khe trong quá trình thi công:
1. Nguyên tắc "Đi thẳng và Vuông góc"
Các đường dây điện âm tường phải được đi thẳng theo chiều đứng hoặc chiều ngang của bức tường. Tuyệt đối tránh đi dây theo đường chéo hoặc cắt ngang lộn xộn.
Lợi ích: Giúp gia chủ dễ dàng định vị được đường dây khi muốn khoan tường treo tranh, lắp kệ mà không sợ trúng dây điện.
2. Sử dụng hộp nối (Junction Box) tại các điểm giao
Đây là bí quyết để sửa chữa dễ dàng. Thay vì nối dây trực tiếp bên trong ống, mọi điểm giao cắt đều phải thông qua hộp nối.
Kỹ thuật: Các hộp nối được đặt ở vị trí dễ tiếp cận nhưng vẫn đảm bảo thẩm mỹ. Khi có sự cố, kỹ sư chỉ cần mở hộp nối để kiểm tra thay vì phải đục toàn bộ mảng tường.
3. Tiêu chuẩn về độ sâu và khoảng cách
Dựa trên tiêu chuẩn thi công, các rãnh đục trên tường phải có độ sâu vừa đủ để ống luồn được bao phủ bởi lớp hồ tô tối thiểu là 20mm. Khoảng cách giữa dây điện và các đường ống khác (như ống nước, ống gas) phải đảm bảo ít nhất 200mm để tránh nhiễu và ảnh hưởng nhiệt.
4. Công thức "Trừ hao" công suất
Nhu cầu sử dụng thiết bị điện luôn tăng theo thời gian. Một sai lầm phổ biến là thiết kế dây vừa khít với nhu cầu hiện tại. Giải pháp của Đước Việt là luôn tính toán dư tải từ 20% - 30% và sử dụng ống luồn có kích thước lớn hơn tổng tiết diện dây để dễ dàng luồn thêm hoặc thay dây mới sau này.
>>>Xem thêm: Những vị trí ổ cắm thường bị bỏ quên trong nhà: Các khoảng trống kỹ thuật ảnh hưởng trực tiếp đến tiện nghi sống
Vật liệu 'vàng' – Chọn đúng một lần, dùng mãi mãi
Loại vật liệu | Khuyến nghị | Lý do chọn | Giá tham khảo (2026) |
Ống gen PVC cứng | Đường kính 20-32 mm, chống cháy | Chịu lực tốt, dễ rút dây | 8.000-15.000 đ/m |
Ống ruột gà | PVC đàn hồi, chống UV | Uốn cong linh hoạt, không gãy | 6.000-12.000 đ/m |
Dây điện | Đồng nguyên chất, cách điện PVC | Độ dẫn cao, ít oxi hóa | 15.000-45.000 đ/m |
Hộp nối/pull-box | Nhựa ABS cao cấp, nắp ren | Dễ mở sau nhiều năm | 25.000-60.000 đ/cái |
Lưu ý: Tuyệt đối không dùng dây chì hoặc ống gen kém chất lượng – đây là nguyên nhân chính gây chập cháy sau 10 năm.
Bảng giá trên chỉ mang tính chất tham khảo
Quy trình đi dây điện âm tường chuẩn từng bước
Để hệ thống điện âm tường an toàn và dễ sửa chữa sau 20 năm, Đước Việt luôn thực hiện theo quy trình bài bản, tuân thủ nghiêm ngặt TCVN 9207:2012. Dưới đây là những bước chính:
Bước 1: Lập bản vẽ thiết kế và zone hóa hệ thống
Khảo sát thực tế, xác định vị trí ổ cắm, công tắc, đèn và thiết bị. Hệ thống được chia thành các zone riêng (đèn, ổ cắm thường, thiết bị mạnh, zone dự phòng). Bản vẽ phải rõ ràng, thể hiện đường dây thẳng nhất có thể và vị trí hộp pull-box.
Bước 2: Vẽ phấn định vị và phối hợp các hạng mục
Dùng phấn vẽ chính xác đường dây trên tường. Đảm bảo khoảng cách an toàn với ống nước (ít nhất 10 cm) và ống gas (20 cm). Ổ cắm thường đặt cách sàn 30-40 cm, công tắc 1,2-1,4 m.
Bước 3: Tạo rãnh tường
Sử dụng máy cắt rãnh chuyên dụng, chiều sâu không vượt quá 1/3 độ dày tường (thường 2-3 cm). Rãnh phải thẳng, góc bo tròn, chỉ đục trên tường ngăn, tuyệt đối không cắt vào cột/dầm bê tông.
Bước 4: Lắp đặt ống gen bảo vệ
Lắp ống PVC cứng cho đoạn thẳng và ống ruột gà đàn hồi cho góc uốn. Cố định chắc chắn vào rãnh. Tại góc ngoặt và mỗi 10-15 m lắp hộp pull-box để sau này dễ rút dây. Mật độ dây trong ống không vượt 75%.
Bước 5: Luồn dây điện
Sử dụng dây đồng nguyên chất: 1.5 mm² cho đèn, 2.5 mm² cho ổ cắm, 4-6 mm² cho thiết bị lớn. Dây nên liền mạch tối đa, mối nối chỉ đặt trong hộp nối.
Bước 6: Lắp hộp âm và kiểm tra ban đầu
Lắp đế công tắc, ổ cắm. Kiểm tra điện trở cách điện, mạch ngắn và thử tải nhẹ trước khi trát vữa.

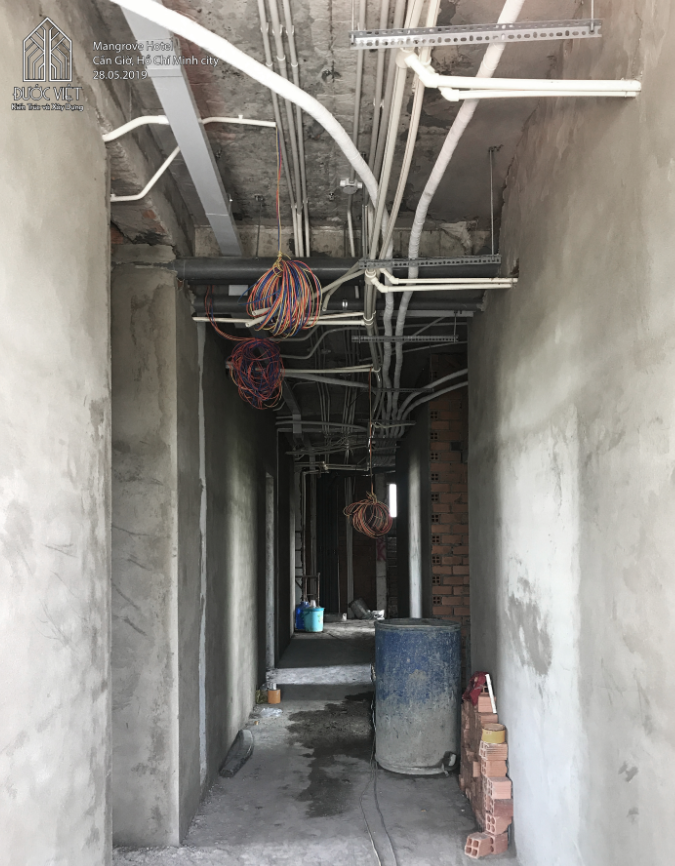

Bước 7: Trát vữa và chụp ảnh hồ sơ
Trát lấp rãnh sau khi kiểm tra đạt yêu cầu. Chụp ảnh chi tiết toàn bộ hệ thống ống gen và dây điện để lưu hồ sơ hoàn công.
Bước 8: Nghiệm thu và bàn giao
Kiểm tra tải thực tế sau khi sơn bả hoàn thiện. Bàn giao bản vẽ hoàn công (file PDF), ảnh thi công và hướng dẫn bảo trì cho chủ nhà.
Lưu ý quan trọng:
Luôn sử dụng ống gen chất lượng cao – đây là yếu tố quyết định khả năng sửa chữa sau này.
Không tiết kiệm vật liệu ống và hộp pull-box.
Phối hợp chặt chẽ giữa thợ điện với các hạng mục khác.
Với quy trình này, nhiều khách hàng của Đước Việt sau vài năm chỉ mất 20-30 phút là có thể thêm ổ cắm hoặc thiết bị mới mà không cần đục phá tường.
Lỗi thường gặp và cách tránh triệt để
Lỗi 1: Chôn dây trực tiếp vào vữa → Dây mục, không rút được. Tránh: Luôn dùng ống gen.
Lỗi 2: Nhiều mối nối trong tường → Dễ oxy hóa. Tránh: Dùng dây liền mạch, mối nối chỉ ở hộp nối.
Lỗi 3: Đục cột/dầm bê tông → Ảnh hưởng kết cấu. Tránh: Chỉ đi dây trên tường ngăn.
Lỗi 4: Không lưu bản vẽ → Không biết dây đi đâu khi sửa. Tránh: Yêu cầu nhà thầu cung cấp hồ sơ hoàn công.
Kết luận
Đi dây điện âm tường không phải là hạng mục “có cũng được”. Đó là nền tảng an toàn và tiện nghi lâu dài của ngôi nhà. Áp dụng đúng các tiêu chuẩn TCVN 9207 & 9206 cùng những mẹo thực tế trên, bạn sẽ sở hữu hệ thống điện “bền như nhà”.
